重拾Android的快乐-RelatvieLayout布局

说明

RelativeLayout 是一个提供子View相对位置的View组，可以指定相邻同级节点的位置（上下左右）或相对于父区域的位置。RelativeLayout主要是用来消除嵌套布局来保持布局层级扁平来提升性能。

布局方向

Android中的布局方向有两种:

LTR 从左到右
RTL 从右到左

可以通过 android:layoutDirection 进行设置

常用属性配置

对齐相关

android:layout_alignParentTop

此视图顶部边缘与父视图顶部边缘对齐，忽略布局方向，对应的有 android:layout_alignParentBottom

android:layout_alignParentLeft

此视图顶部边缘与父视图左侧对齐，只支持LTR，对应的有 android:layout_alignParentRight

android:layout_alignParentStart

此视图顶部边缘与父视图左侧对齐，支持LTR与RTL，对应的有 android:layout_alignParentEnd

android:layout_alignTop

此视图顶部边缘与给定视图顶部边缘对齐，忽略布局方向，对应的有 android:layout_alignParentBottom

android:layout_alignLeft

此视图顶部边缘与给定视图左侧对齐，只支持LTR，对应的有 android:layout_alignRight

android:layout_alignStart

此视图顶部边缘与给定视图左侧对齐，支持LTR与RTL，对应的有 android:layout_alignEnd

android:layout_alignWithParentIfMissing

如果没有设置 layout_toLeftOf 或者 layout_toRightOf 属性则使用父view做为锚点

居中相关

android:layout_centerHorizontal

子视图在父视图中垂直居中

android:layout_centerVertical

子视图在父视图中水平居中

android:layout_centerInParent

子视图在父视图中水平和垂直居中

android:layout_below

用于控制垂直方向，此视图定位于指定资源id的下方，对应的还有 android:layout_above

android:layout_toRightOf

用于左右(LTR)布局并忽略右左布局，此视图的左边缘定位于指定资源的右方，其它的还有 android:layout_toLeftOf

android:layout_toEndOf

支持LTR与RTL两种布局，对于LTR表示位于指定资源id的右侧，对于RTL则相反

示例

这里引用一个官方提供的样例

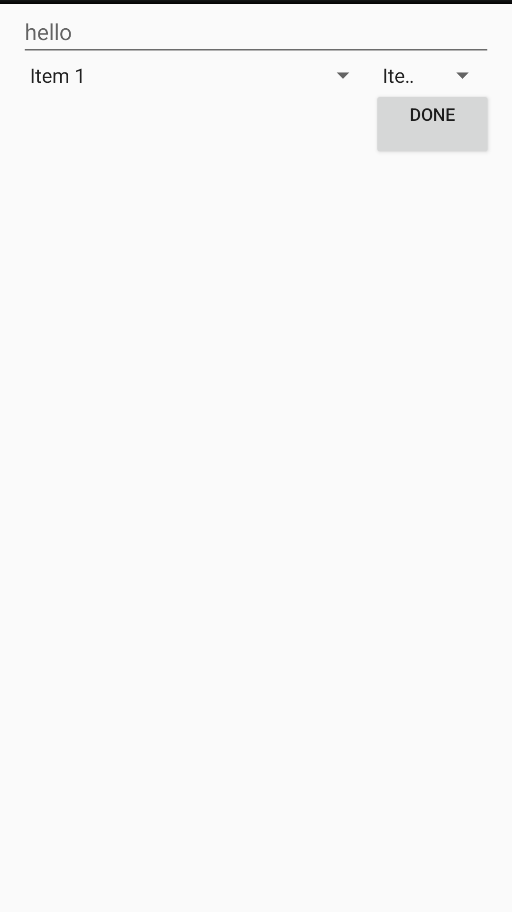

效果图

代码

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32


<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:paddingLeft="16dp"
        android:paddingRight="16dp" >
    <EditText
            android:id="@+id/name"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:hint="@string/reminder" />
    <Spinner
            android:id="@+id/dates"
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_below="@id/name"
            android:layout_alignParentLeft="true"
            android:layout_toLeftOf="@+id/times"
            />
    <Spinner
            android:id="@id/times"
            android:layout_width="96dp"
            android:layout_height="wrap_content"
            android:layout_below="@id/name"
            android:layout_alignParentRight="true" />
    <Button
            android:layout_width="96dp"
            android:layout_height="wrap_content"
            android:layout_below="@id/times"
            android:layout_alignParentRight="true"
            android:text="@string/done" />
</RelativeLayout>

这里主要关注中间两个Spinner和Button

dates Spinner 位于 EditText的下方，左对齐，在 time Spinner的左侧
time Spinner 也位于 EditText 的下方，与父View右对齐，宽度为96dp
button 位于两个time Spinner 下方，与父View右对齐，宽度为96dp

经典梅花布局

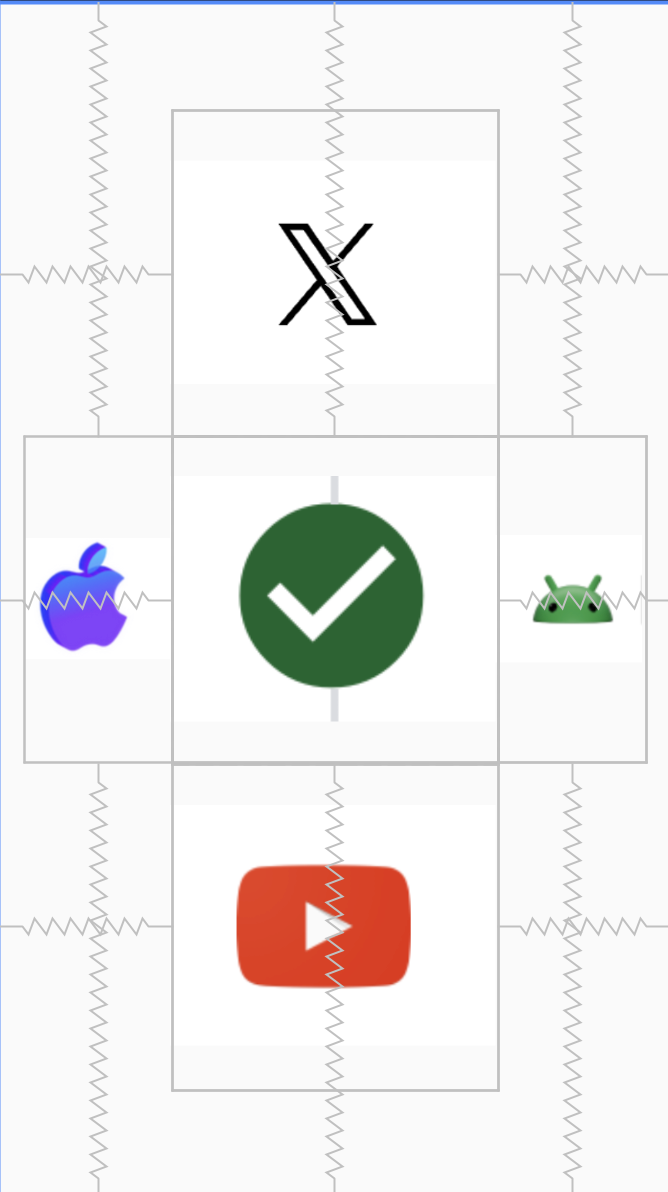

效果图

代码

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42


<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        <!-- android:layoutDirection="rtl" -->
        android:paddingLeft="16dp"
        android:paddingRight="16dp" >
    <ImageView
            android:id="@+id/img3"
            android:layout_width="200dp"
            android:layout_height="200dp"
            android:layout_centerInParent="true"
            android:src="@drawable/pic3"/>
    <ImageView
            android:id="@+id/img4"
            android:layout_width="200dp"
            android:layout_height="200dp"
            android:layout_toStartOf="@id/img3"
            android:layout_centerVertical="true"
            android:src="@drawable/pic4"/>
    <ImageView
            android:id="@+id/img5"
            android:layout_width="200dp"
            android:layout_height="200dp"
            android:layout_toEndOf="@id/img3"
            android:layout_centerVertical="true"
            android:src="@drawable/pic5"/>
    <ImageView
            android:id="@+id/img1"
            android:layout_width="200dp"
            android:layout_height="200dp"
            android:layout_above="@id/img3"
            android:layout_centerHorizontal="true"
            android:src="@drawable/pic1"/>
    <ImageView
            android:id="@+id/img2"
            android:layout_width="200dp"
            android:layout_height="200dp"
            android:layout_below="@id/img3"
            android:layout_centerHorizontal="true"
            android:src="@drawable/pic2"/>
</RelativeLayout>

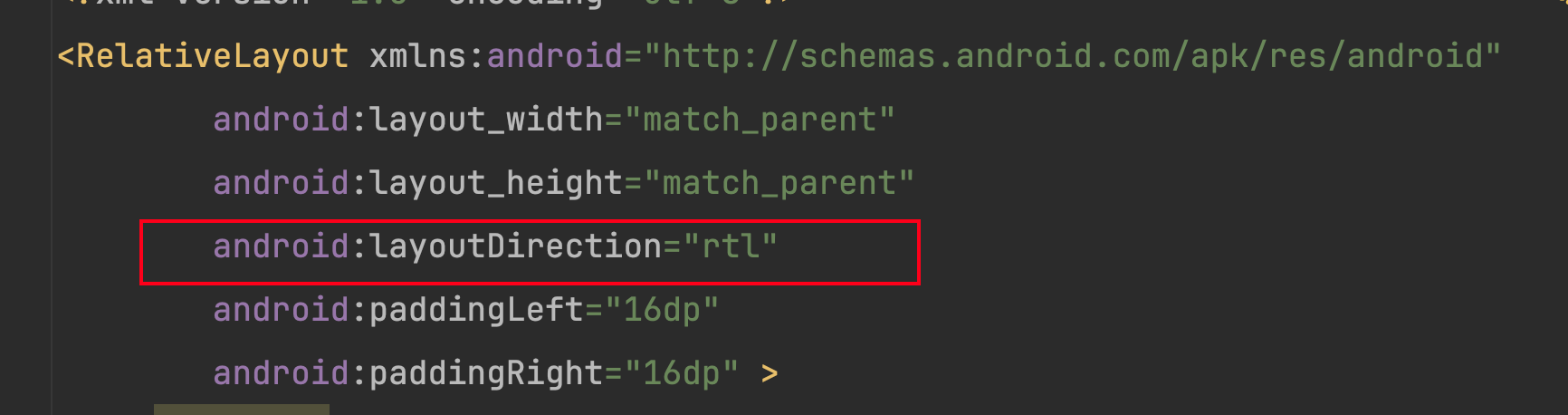

如果想实现 RTL 布局，则打开 android:layoutDirection=“rtl” 配置即可
